O Light Screen Sensor funciona como um sensor fotoelétrico com certificação de segurança-. Seu projetor envia luz infravermelha modulada. O receptor de luz capta essa luz para criar uma rede de proteção. Se um objeto entrar na rede de proteção e bloquear a luz, o circuito receptor responde imediatamente através do seu controle interno. Isso significa que um sinal sai na parte de saída. Ele aciona a frenagem de emergência em máquinas-ferramentas, como puncionadeiras e prensas. Cortinas de luz são usadas em muitos lugares. Pegue equipamentos de estampagem que continuem alimentando e puxando materiais. Se você instalar uma porta de proteção de contato, o operador deverá abri-la e fechá-la continuamente. Isso aumenta sua carga de trabalho. Também reduz a eficiência da produção. Em situações como essa, grades e cortinas de luz acabam sendo a primeira escolha. Quando o operador carrega ou descarrega materiais, qualquer parte do corpo que bloqueie a luz coloca a máquina em um estado seguro. Isso evita que o operador se machuque.

Recursos do produto

Os contatos de saída são conectados em série para verificações mútuas. Eles oferecem alto desempenho de segurança.
O Light Screen Sensor lida muito bem com a interferência da luz. Adapta-se a todos os tipos de ambientes de luz complexos.
O design reduz as vibrações. Isso o torna confiável para puncionamento em alta-velocidade ou prensas de{2}}tonelagem grande e configurações semelhantes.
Também possui um design confiável. Quando você adiciona um módulo de relé de segurança, ele fornece duas saídas normalmente abertas e uma normalmente fechada.
A altura de proteção varia de 60 mm a 2.234 mm.
A caixa vem em perfis de alumínio de 30 mm por 30 mm ou 35 mm por 35 mm. Esses possuem ranhuras de fixação dupla.
A proteção elétrica cobre funções de sobrecarga e{0}curto-circuito diretamente no sensor. Ele pode lidar com sobrecargas de-alta{3}}tensão de curto prazo.
A conexão usa um conector M12 duplo padrão de sete{0}}núcleos para a cortina de luz. A distância de trabalho varia de 0,1m a 30m.

Nosso certificado

Perguntas frequentes

P: Como escolher um sensor de tela de luz adequado para você?

R: 1. Ao selecionar um Sensor de Tela de Luz de Segurança, o primeiro passo é determinar o tipo de maquinário no qual ele será usado. Por exemplo, se for para uma puncionadeira, você pode optar por um produto com saída de sinal de relé, que normalmente inclui um controlador (composto por emissores, receptores, controladores, suportes de tubos de aço, cabos, etc.). Para aplicações como prensas de óleo, máquinas de laminação de filmes ou equipamentos de automação em geral, uma saída de sinal de transistor (NPN/PNP) controlada por um PLC seria mais apropriada.

Existem inúmeros modelos e especificações de grades de segurança ou cortinas de luz disponíveis. Quando os clientes perguntam sobre preços sem especificar detalhes, é um desafio fornecer um orçamento preciso. Portanto, é fundamental conhecer a altura de proteção necessária para a grade/cortina de luz de segurança do equipamento, o comprimento de proteção, a distância entre os eixos ópticos, a tensão de alimentação e se a saída do sinal é NPN ou PNP. Se você não tiver certeza de como selecionar o tipo certo de cortina de luz com grade, considere o seguinte: após identificar o maquinário, avalie a altura da área perigosa. Por exemplo, se a área perigosa tiver 300 mm de altura, uma grade com altura de proteção de 280 mm -320 mm seria adequada. Além disso, considere o comprimento da área perigosa. Se estiver dentro de 3 metros, uma cortina de luz de segurança padrão seria suficiente. Para áreas superiores a 3,5 metros, podemos recomendar uma cortina de luz com grade de segurança de longo alcance.

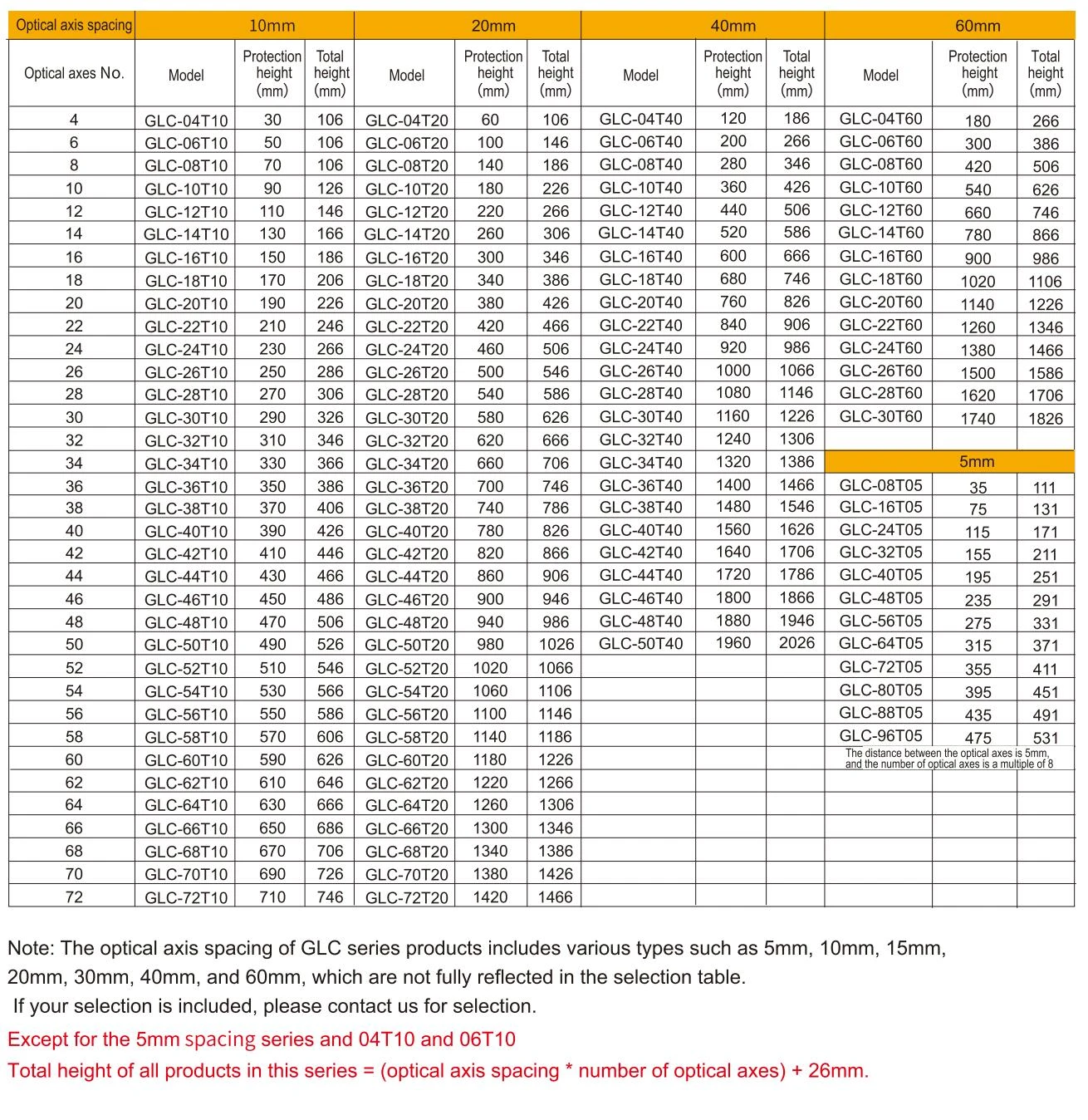

A seleção do espaçamento do eixo óptico para o sensor de barreira óptica depende do escopo de proteção real. Veja como o espaçamento do eixo óptico se relaciona com os objetos protegidos:

O espaçamento do eixo óptico de 10 MM é usado principalmente para proteger os dedos humanos.

O espaçamento de 20 MM serve principalmente para proteger a palma da mão.

O espaçamento de 40 mm é normalmente usado para proteger os braços.

O espaçamento de 80 MM geralmente é para proteger o corpo humano.
