Sensor óptico de proximidade

O sensor de proximidade óptico da série padrão GPL da marca Garantta pode ser usado em uma ampla gama de aplicações industriais. Esta série oferece uma excelente relação preço{1}}desempenho e é ideal para aplicações padrão em tecnologia de automação. Nossos sensores ópticos de proximidade GPL estão disponíveis em designs padrão com diâmetros que variam de 8 mm a 30 mm e distâncias de detecção de 1 mm a 25 mm, proporcionando flexibilidade máxima para uma ampla gama de aplicações. E também com cabo de PVC ou conexão de plugue, que garantem fácil integração em sistemas existentes.

• Distância de detecção dupla
• Conector metálico M8 M12 M18 M30
• Proteção contra-curto-circuito
• LED indicador de status de comutação
• Alto grau de proteção

1. Linhas de produção automatizadas: detectam a posição de peças metálicas em correias transportadoras, acionando braços robóticos para agarrá-las.
2. Máquinas de embalagem: Monitoramento da posição dos núcleos metálicos das bobinas de filme para evitar quebra ou desalinhamento do filme.
3. Armazenagem e Logística: A detecção da posição dos trilhos-guia metálicos nas prateleiras permite o estacionamento preciso dos AGVs.
4. Máquinas-ferramentas: Monitoramento da posição dos componentes metálicos nos mecanismos de troca de ferramentas para garantir trocas precisas de ferramentas.

1. Escolha um local de montagem adequado
Para evitar danos ao sensor ou degradação do seu desempenho, o local de instalação deve estar longe de altas temperaturas, alta umidade e ambientes corrosivos. Para detectar com precisão objetos que se aproximam, o sensor deve ser instalado na superfície do objeto que está sendo detectado ou próximo a ela.

2. Preparação pré-da instalação
Antes da instalação, verifique o manual do usuário para compreender as especificações técnicas, indicadores de desempenho, requisitos de instalação e métodos de fiação do sensor óptico de proximidade.
Reúna as ferramentas e materiais necessários, como chaves de fenda, chaves inglesas e cabos elétricos, e certifique-se de que o local de montagem selecionado atenda aos requisitos de instalação.

3. Instalação e fixação adequadas
Ao instalar sensores de proximidade indutivos, observe que os requisitos de torque de montagem para as seções dianteira e traseira são diferentes. Por exemplo, os torques de fixação para os tamanhos M8, M12, M18 e M30 são 20, 45, 60, 80, 160 e 28 N·m, respectivamente. Ao instalar chaves de proximidade quadradas-incluídas em plástico, use parafusos de cabeça-panorâmica. O torque de aperto deve ser mantido abaixo de 0,7 N·m e as porcas não devem se projetar além da área roscada durante a instalação.

Use parafusos ou adesivo para fixar o sensor à superfície de montagem. Certifique-se de que o sensor esteja montado com segurança e evite que ele se solte ou caia. Se estiver usando parafusos, tome cuidado para não aplicar força excessiva para evitar danificar o sensor.

4. Evitando interferências e operações incorretas
A instalação de interruptores de proximidade próximos uns dos outros, ou perto de suportes de montagem metálicos ou de objetos metálicos ao redor, pode afetar a distância de detecção. Portanto, a instalação deve ser realizada dentro da distância especificada para evitar operação incorreta.

O metal ao redor dos interruptores de proximidade indutivos pode afetar a detecção do sensor, causando mau funcionamento, como flutuações de distância e reinicialização inadequada. Portanto, é necessária uma certa distância.

5. Fiação e depuração

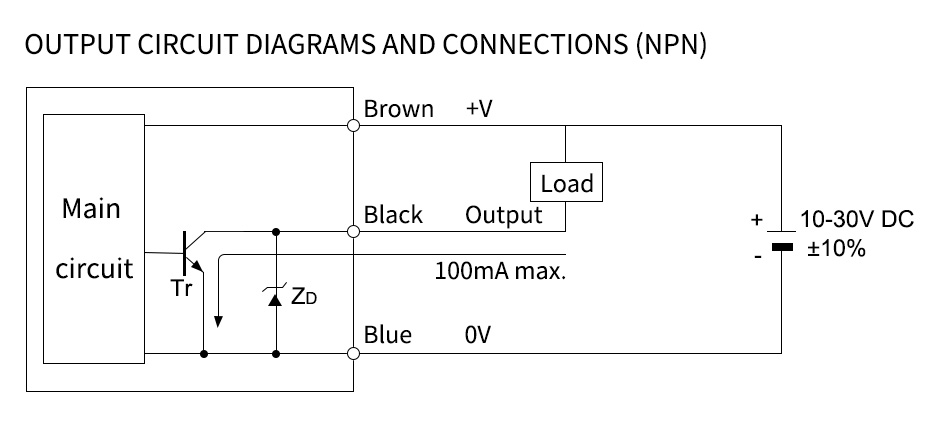

Ao fazer a fiação, certifique-se de que os cabos de alimentação e de sinal estejam conectados corretamente. Siga o diagrama de fiação no manual do usuário para evitar conexões incorretas ou perdidas. Além disso, preste atenção à polaridade do cabo de alimentação e certifique-se de que os terminais positivo e negativo estejam conectados corretamente.

Após a instalação, teste o sensor óptico de proximidade para garantir o funcionamento adequado. Você pode testar acionando manualmente a chave ou simulando o objeto a ser detectado para observar se a resposta da chave e o sinal de saída estão normais
